Almohadilla térmica

Almohadilla térmica
Almohadilla térmica Almohadilla térmica Almohadilla térmica Almohadilla térmica

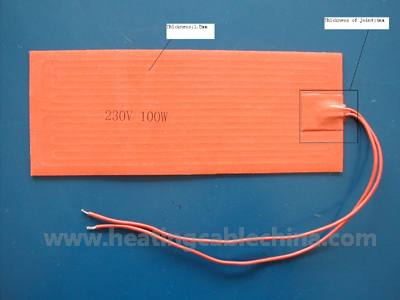

Estructura de los productos:

Existen dos tipos de elementos calientes: uno está formado por hilo de aleación de níquel-cobre o por hilo de nicromo estando arrollado sobre cordón de fibra de vidrio de pequeño diámetro; mientras que el otro tipo está formado directamente por hilo recto o hilo trenzado de aleación de níquel-cobre o de nicromo.
Coloca los elementos calientes entre dos telas de vidrio de caucho de silicona impregnado, y la almohadilla térmica está elaborada bajo cierta temperatura y presión.
La almohadilla térmica no sólo es flexible, también es resistente a la alta temperatura.

Aplicación de los productos:

  • Prevenir la congelación de los recipientes y mantener su temperatura.
  • Aplicación del calor mediante traceado para tanque de almacenamiento de agua, protección contra el ácido y contra la corrosión.
  • Funciones anticongelantes para la antena, y para la caja de control.
  • Funciones anticongelantes y del calentamiento para la bomba, funciones del calentamiento para el disco de compresión, y de pre-calentamiento para la soldadura metálica, etc.

Tabla de datos técnicos:

  RGBR RGBS
Medidas Según los requerimientos exigidos
Espesor 2mm  Notas: excepto las juntas
Elemento caliente El hilo de nicromo o de aleación de níquel-cobre está arrolado sobre el núcleo de fibra de vidrio Hilo recto o hilo trenzado de nicromo o de aleación de níquel-cobre
Voltaje Según los requerimientos exigidos
Salida Máximo hasta 5KW/m2
Tolerancia Valor de resistencia:±10%
Máxima temperatura superficial 200℃
Mínima temperatura expuesta -60℃

Explicación gráfica de temperatura

Las explicaciones gráficas mencionadas precedentemente, muestran la temperatura superficial de la placa térmica contra el volumen de salida W/cm2,bajo las siguientes circunstancias:

  • a almohadilla térmica está colocada sobre placa de aluminio puesta horizontalmente y cuyo espesor es de 1.5mm
  • Placa de aluminio suspendida
  • La temperatura de entorno es de 20°C
  • Cuando la temperatura se encuentra estable, tome nota de la temperatura
W/cm2 Temperatura   W/cm2 Temperatura
0.05 40 0.45 175
0.10 70 0.50 190
0.15 90 0.55 200
0.20 105 0.60 210
0.25 120 0.70 230
0.30 135 0.80 250
0.35 150 0.90 260
0.40 165 1.00 270
